Инструкция, как изготовить своими руками программатор для чипов принтеров Samsung и XEROX! Sep 16, 2015 - Ремонтник поменял плату с заблокированным чипом на нормальную, принтер тут же заработал, а мы получили счет за ремонт. И тут я подумал. Детальная инструкция по прошивке, программа и сами файлы прошивки для разных принтеров в архиве тут: https://yadi.sk/d/SVnSmztjj8V6n.

Существует достаточное количество автономных программаторов, адаптированных под прошивку чипов картриджей. Но все они обладают одним существенным недостатком: слишком сложны в изготовлении не специалистом и на одном из этапов требуют стационарного программатора. Недавно один из специалистов выложил свою версию автономного программатора.

Версия собрана на базе популярного, недорогого и доступного, электронного конструктора Arduino. В рамках этой статьи я постараюсь написать инструкцию по самостоятельной сборке программатора для обычных пользователей, в том числе и увлекающихся школьников. Сборка программатора — это еще одна полезная и недорогая возможность для детей и взрослых погрузится в волшебный мир электроники, не имея даже базовых знаний в схематехнике, программировании и радиоэлектронике. Список чипов Ricoh, прошиваемых программатором: SP150/ SP220/ SP325/ SP377 /SP311 /SP100 /SP111 /SP3500 /SP250 /SP252 /SP220 /SP310 /SP3600 /SP6430 /SG41 / SP300. Как видите, список поддерживаемых аппаратов весьма широк. И он не является окончательным.

Программатор Для Прошивки Чипов Картриджей

Для удобства я начну с описания самих компонентов и того, как с ними работать. Итак, для работы нам понадобятся три основных элемента: непосредственно «сердце» программатора Arduino UNO, lcd keypad shield и картридер. Arduino UNO — сердце программатора. Существует много разновидностей Arduino. Например, pro min, nano, UNO, Mega, LEONARDO. В рамках этой статьи я специально остановился именно на версии Arduino UNO, так как именно с этой версией новичку будет проще всего начать работать: заливать прошивку, подавать питание, подключать дисплей и клавиатуру. Из всех существующих разновидностей плат UNO, я использовал китайский клон стоимостью 450 рублей (оригинальная плата стоит от 2000р.). Arduino UNO специально спроектирован для мгновенного взаимодействия со специально разработанными модулями расширения, называемыми «Shield».

Визуально это выглядит как многослойный бутерброд. Для нашего программатора будет использоваться именно эта плата расширения.

Плата представляет собой LCD дисплей со встроенной резистивной клавиатурой и подстроечным резистором для настройки контраста дисплея. Для программатора используется не оригинальная плата стоимостью 210 рублей. Клавиатура содержит 6 кнопок, для нашего программатора будут задействованы всего 4. Постарайтесь приобретать Lcd keypad shield именно как на фотографии. Принцип работы клавиатуры построен на разности сопротивления резисторов и другие версии этого shield могут содержать другие номиналы резисторов.

MicroSD card reader. Пытаясь адаптировать программатор для начинающих, я старался максимально уйти от использования паяльника. Как показала практика, такой программатор из-за значительного количества проводов и ненадежных контактов работал крайне нестабильно. Эту версию программатора я кстати пробовал реализовать на базе Arduino NANO, но на рабочую версию программатора это походило слабо, как видно на фотографии слева, там просто огромный пучок проводов, да и подключение выводов LCD дисплея еще тот квест. Поэтому для действительно надежного и стабильного программатора придется все-таки немного поработать паяльником. Если в вас нет паяльника и вы не умеете паять, то обратитесь к умеющему знакомому или к специалисту.

Вся сборка программатора занимает до полного рабочего состояния не более 5 минут. Вот небольшое видео, снятое мной на мобильный телефон по сборке программатора. Подключаем MicroSD card reader. Подключение картридера я производил при помощи цветных проводов специально закупленные для этого в магазине.

Один конец провода я обрезал и зачистил, а второй оставил как есть. Сами провода стоят недорого — примерно 70 рублей за 40 штук длинной 10 см. Правильно эти провода имеют название « Соединительные провода Female -Female 40 шт разноцветные 10 см«.

Цветные провода помогут вам как можно быстрее и правильнее произвести соединение, поэтому я бы рекомендовал их приобрести для сборки программатора, к тому же оставшиеся провода можно использовать в других проектах. Все провода будут припаиваться к Lcd keypad shield. Все незанятые выводы ArduinoUNO при установке Lcd keypad shield дублируются непосредственно на самой плате расширения. Всего непроходимо будет соединить 6 проводов согласно схеме, указанной ниже. Внимание выводы VCC (красный провод) и GND (черный) нельзя путать при пайке.

По сути это питание MicroSD card reader, VCC это плюс, а GND минус. Если перепутать эти выводы, то это приведет к выгоранию электроники.

Если перепутали другие провода ничего страшного, просто перепаяете. Программатор при включении проверяет подключение MicroSD card reader.

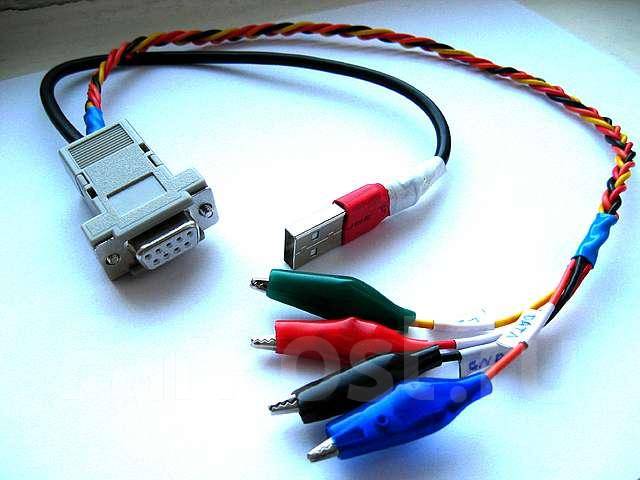

В случает если все провода правильно соединены, и в картридере установлена рабочая карточки MicroSD, то на дисплее высветится надпись « Test SD card success:-)». Существует достаточно большое количество разновидностей чипов, и для удобства подключения к чипам будем использовать универсальные зажимы типа «крокодил».

Как видно на картинке слева для подключения чипа используются всего четыре провода. Питание чипа VCC и GND, а также непосредственно две двунаправленные линии связи DATA (Serial Data) и SCL (Serial Clock).

Питание берется с тех же выводов что и питание card reader. Провода идущие на чип из за постоянного использования будут надламываться, поэтому старайтесь покупать уже готовые провода с зажимами типа «крокодил».

Эти провода имеют более толстую и в тоже время мягкую изоляцию, которая увеличивает срок эксплуатации. Если прошивку чипов производить регулярно, то для подключения к чипу лучше использовать переходник, подробнее об этом напишу в отдельном пункте статьи. Завершение сборки программатора.

На этом этапе фактическую сборку программатора можно считать завершенной. Осталось просто соединить Arduino UNO и Lcd keypad shield. Как видите все провода припаиваются к Lcd keypad shield, а Arduino UNO при необходимости отсоединить и использовать в других проектах.

Часть вторая — установка программного обеспечения в программатор. Эта часть самая простая. Заливка программного кода в arduino uno производится при помощи USB кабеля. Для этого в UNO встроен надежный USB-to-Serial преобразователь на микросхеме ch340g.

При подключении UNO к компьютеру, установка драйверов производится автоматически. После установки драйвера появляется виртуальный COM-порт через который производится связь Aduino и компьютера.

Если на компьютере установлена старая операционная система,. Для заливка прошивки в программатор нужно будет сделать следующие:.

Христианский рок. Скачать программу для работы с Arduino. Подключить специализированную библиотеку для работы с EEPROM,. Скачать код программатора (скетч). Продолжение следует. Думаю на год или два памяти в UNO хватит вполне, а потом просто надо залить прошивку на Mega и все так же будет работать, переписывать ни чего надо будет (возможно контакты надо будет перепаять).

Пока что поддерживаются чипы: Ricoh SP 100 (SP 101E) Ricoh SP 111 (SP 110E) Ricoh SP 150 Ricoh SP 300 Ricoh SP 311 Samsung SCX 4200 (автоматическая смена номера CRUM) Xerox PE 220 (автоматическая смена номера CRUM) Xerox WC 3119 (автоматическая смена номера CRUM) Можно добавить много чипов которые на AT24C00 до AT24C16 и его аналога 5ME3. На данные момент добавляю только актуальные чипы, с которыми сам работаю каждый день. Добавить самому не сложно, код максимально комментирован, но если что, можно и меня попросить я добавлю. Со временем буду добавлять новые чипы и выкладывать на гитхабе. Krepton85 молодец, развивает проект к более продвинутому обнулятору (программатору),а у меня только обнуления.
